Что представляет собой репитер

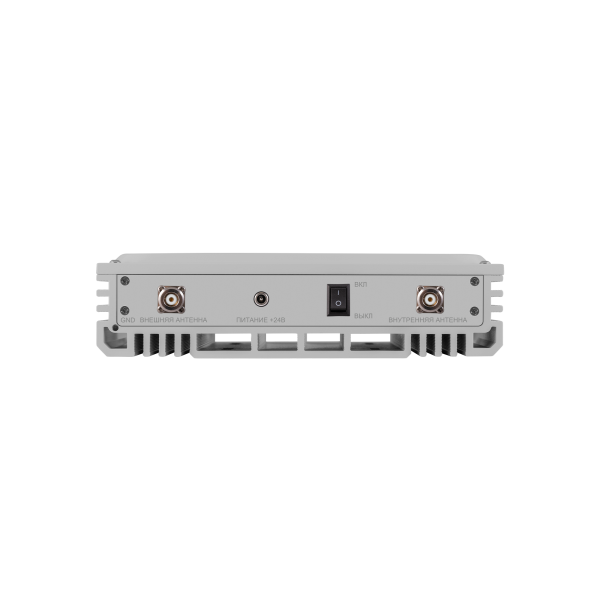

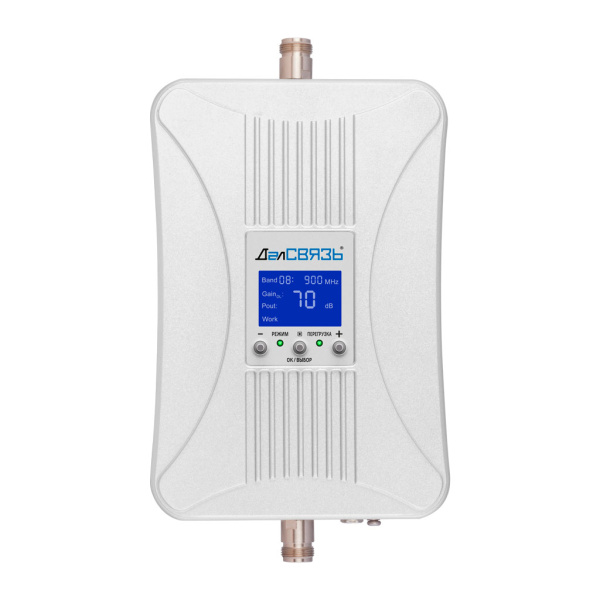

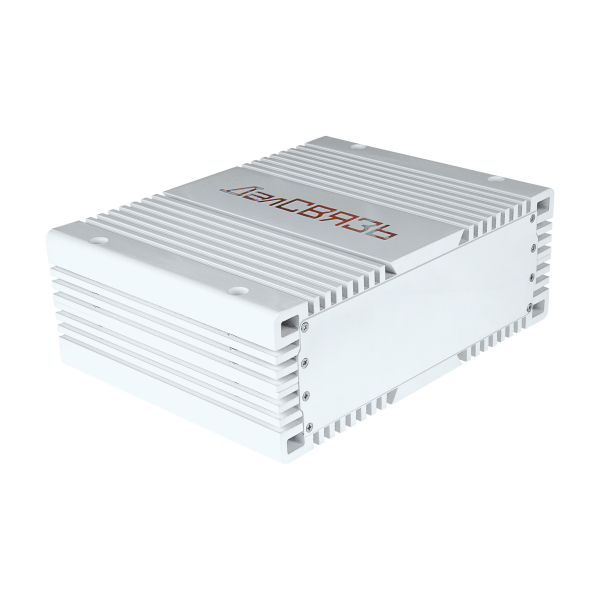

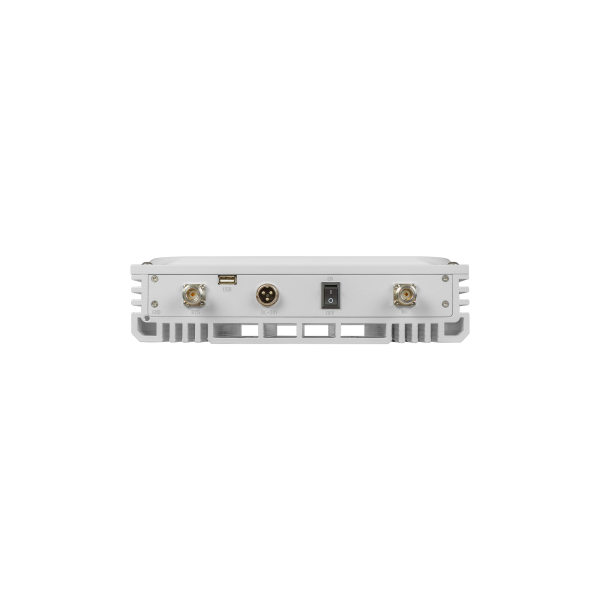

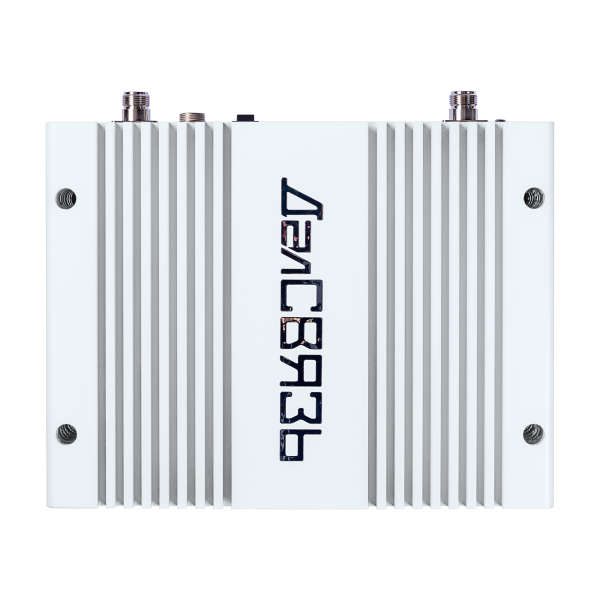

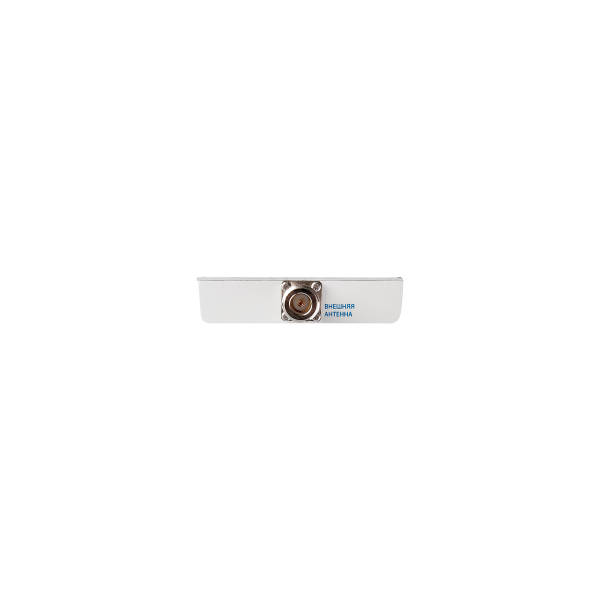

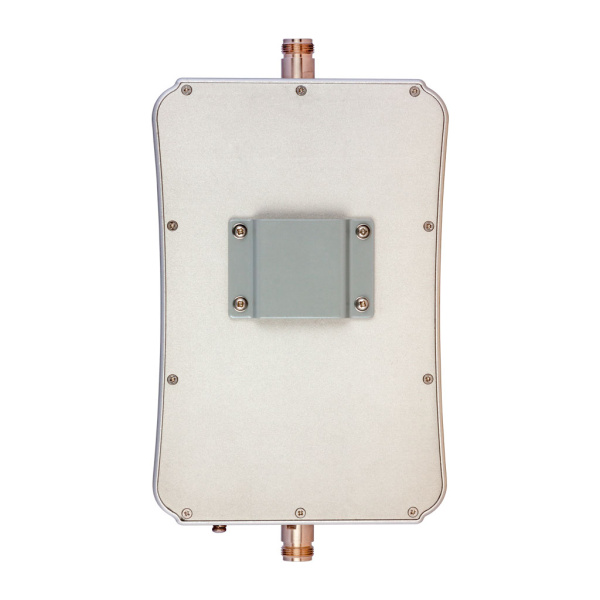

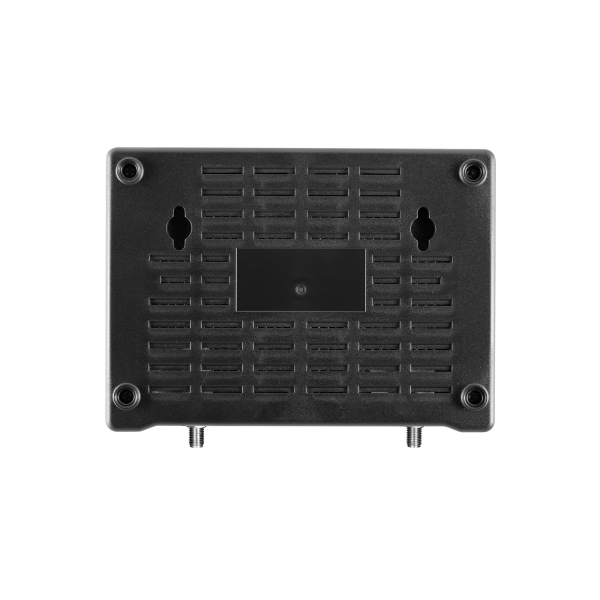

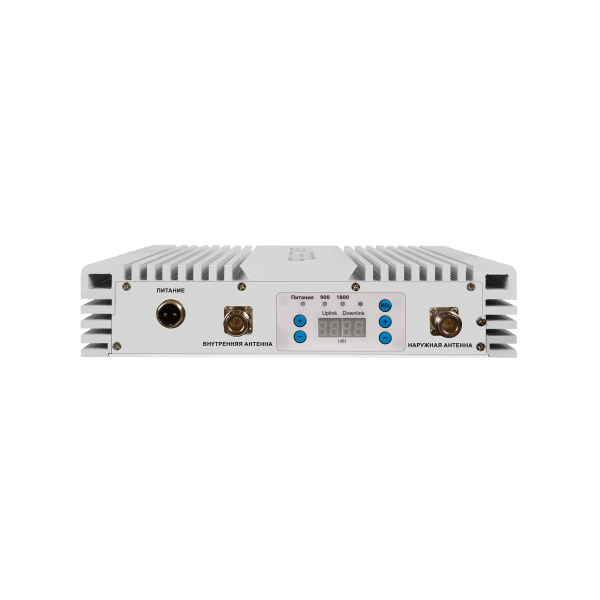

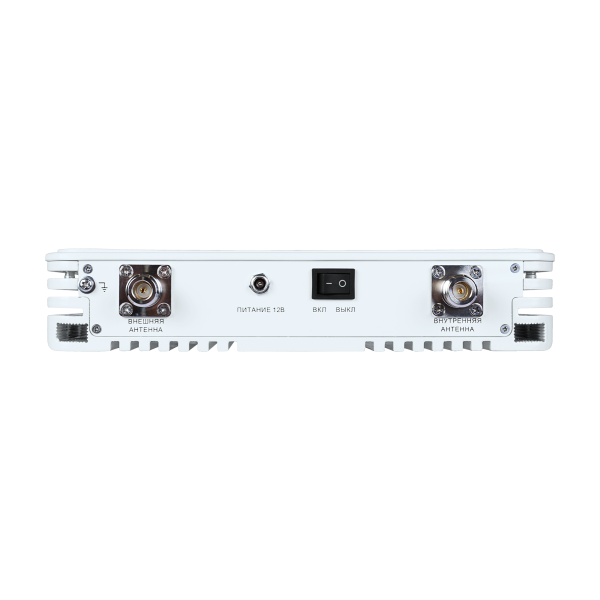

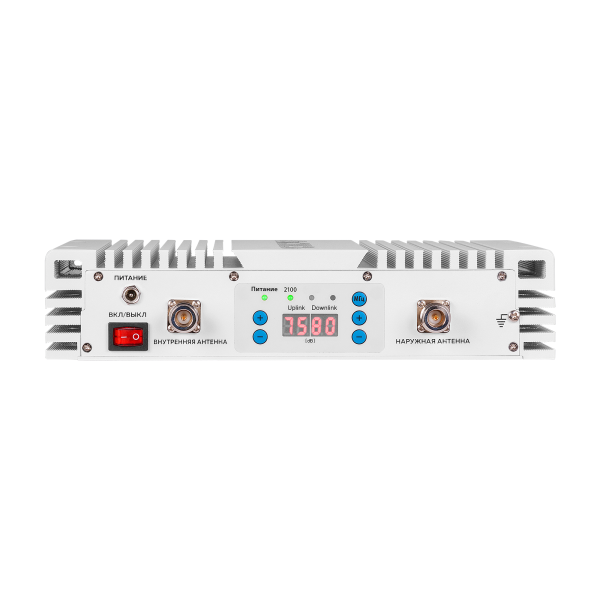

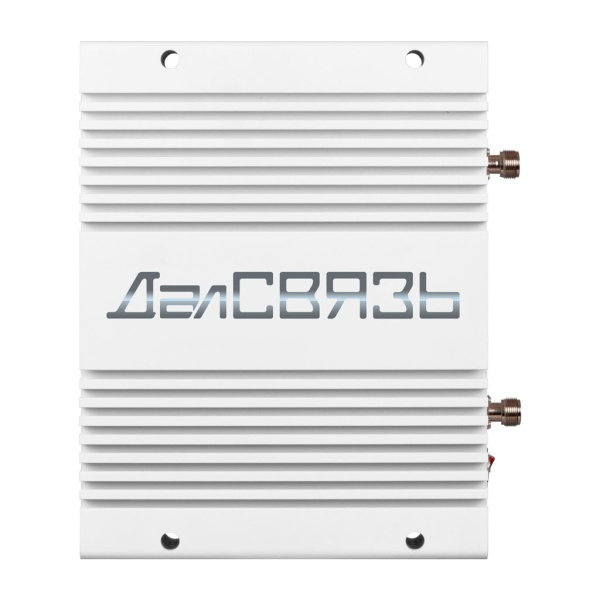

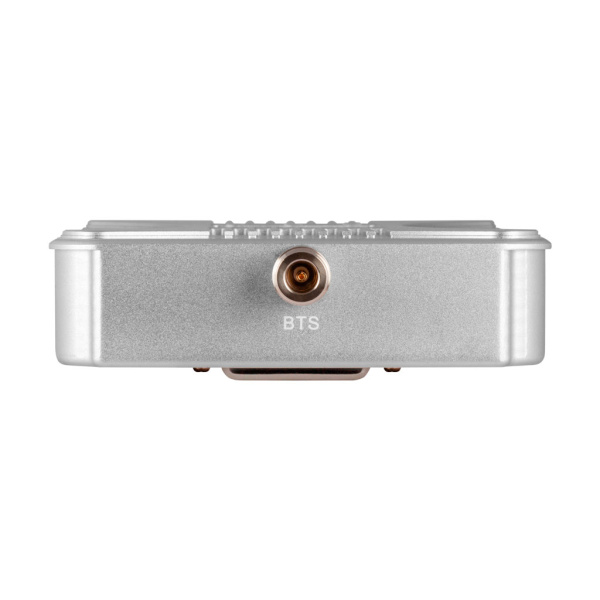

Репитер — это прибор для усиления сотового сигнала и мобильного интернета от операторов связи. Его задача — расширить зону покрытия сигналом и повысить его мощность. Репитер выступает ключевым компонентом системы усиления связи и представляет собой усилитель с двумя разъемами для антенн (наружной и комнатной). Принцип действия репитера заключается в приеме поступающего сигнала от наружной антенны, его усилении и передаче усиленного сигнала на комнатные антенны.

Процесс усиления мобильной связи состоит из нескольких этапов:

1. Прием слабого сигнала от базовой станции оператора наружной антенной. Предварительное усиление сигнала.
2. Передача сигнала по кабелю до усилителя.
3. Усиление сигнала репитером.
4. Передача усиленного сигнала на комнатную антенну по кабелю.
5. Передача усиленного сигнала в направлении абонентских устройств.

При подборе репитера нужно ориентироваться на радиоусловия в месте предполагаемого размещения системы усиления связи. Репитеры функционируют исключительно в частотных диапазонах, указанных в технических спецификациях устройства. Это объясняется тем, что структурно репитер можно представить как частотный фильтр и каскад усиления.

Назначение

Репитер является ключевым компонентом системы усиления. Входит в состав комплектов усиления связи.

Репитер предназначен для усиления сигнала базовой станции и его последующей передачи в направлении абонента (канал передачи DownLink), а также для усиления сигнала абонента и его последующей передачи в сторону базовой станции (канал передачи UpLink).

Для выбора репитера и соответствующего оборудования воспользуйтесь приложением «ДалСВЯЗЬ: замер сигнала» или получите консультацию у наших специалистов.

Использование репитера поможет в следующих ситуациях:

• Ваше жилье расположено далеко от базовой станции.
• Вы находитесь в районах со сложным рельефом местности.
• Рядом с вашим местом проживания много экранирующих объектов и высотных зданий.
• Здание имеет конструктивные особенности, препятствующие нормальному распространению сигнала.
• Отсутствие покрытия в подвальных помещениях, цокольных этажах, подземных парковках.
• Ваше место проживания находится выше уровня антенн базовых станций оператора, к примеру, если ваша квартира расположена в высотном здании.

Виды репитеров

В широком понимании репитеры можно разделить на:

• Широкополосный (аналоговый) — усиливает сигнал всех операторов, вещающих в частотном диапазоне репитера.

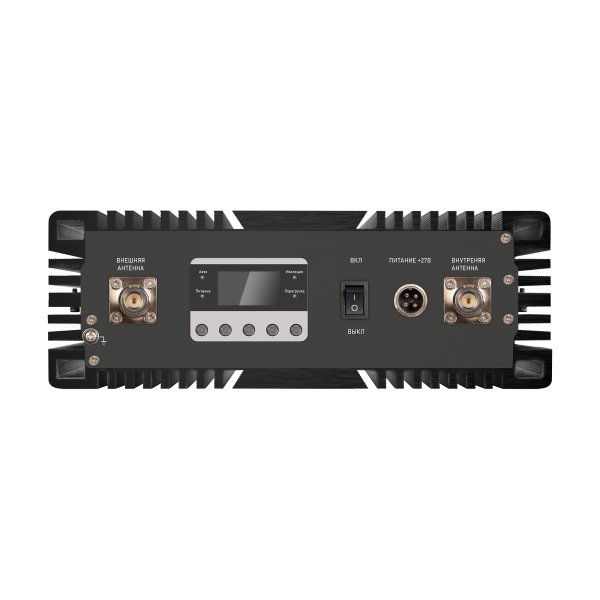

• Цифровой — конструктивно отличается от широкополосных наличием цифровых фильтров, что дает возможность более точно настроить диапазон усиления репитера.
• Селективный — является профессиональным оборудованием. Позволяет наиболее эффективно усилить сигнал одного оператора.

В более конкретных случаях репитеры классифицируются по следующим критериям:

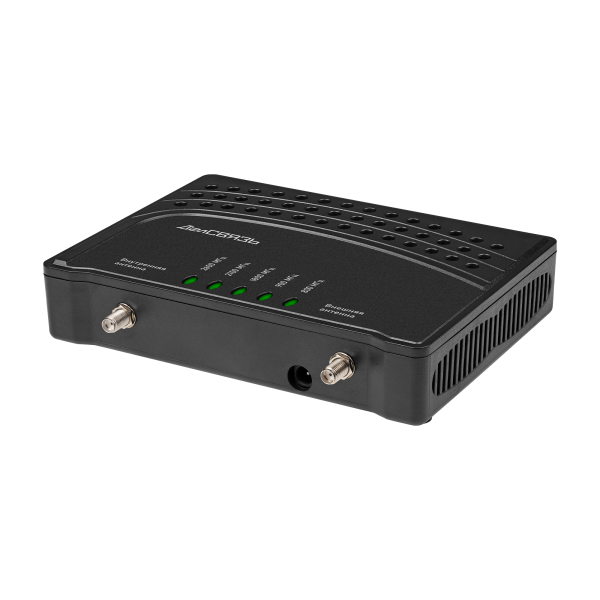

• По частотным диапазонам и их количеству. Наиболее распространены частотные диапазоны 800, 900, 1800, 2100, 2600 МГц. Наиболее востребованное количество диапазонов: однодиапазонный, двухдиапазонный, трехдиапазонный, пятидиапазонный. В зависимости от количества диапазонов различается стоимость усилителя.
• Максимальная выходная мощность. Параметр, показывающий до какого уровня возможно усилить сигнал. Влияет на возможное количество комнатных антенн.
• Коэффициент усиления. Демонстрирует, насколько репитер усиливает сигнал.
• Поддержка ПО. Существуют репитеры, параметры которых можно отслеживать и настраивать в специализированном программном обеспечении, такие решения применяются для цифровых и селективных репитеров, для упрощения настройки полосы пропускания и коэффициентов усиления каждого поддиапазона.
• Наличие SMART-функций.

К SMART-функциям относятся:

Ключевые технические характеристики

Выбор комплекта усиления — несложная задача при условии проведения замера сигнала и понимания полученных параметров.

Частотный диапазон — диапазон частот, в котором функционирует репитер. Это один из главных параметров, на который необходимо обратить внимание при подборе репитера. Дело в том, что основой передачи сигнала в пространстве является частота волны, на которой он передается. В процессе развития сотовой связи в России наиболее распространенными частотами стали 800, 900, 1800, 2100, 2600 МГц. Каждая из частот поддерживает один или несколько стандартов сотовой связи 2G, 3G, 4G.

Рабочие частоты зависят от частот приема и передачи между базовой станцией и мобильным телефоном абонента. В разных местах и для разных операторов частотный диапазон будет различным. Поэтому крайне важно провести замер именно в ваших радиоусловиях для тех сим-карт, которыми вы предпочитаете пользоваться.

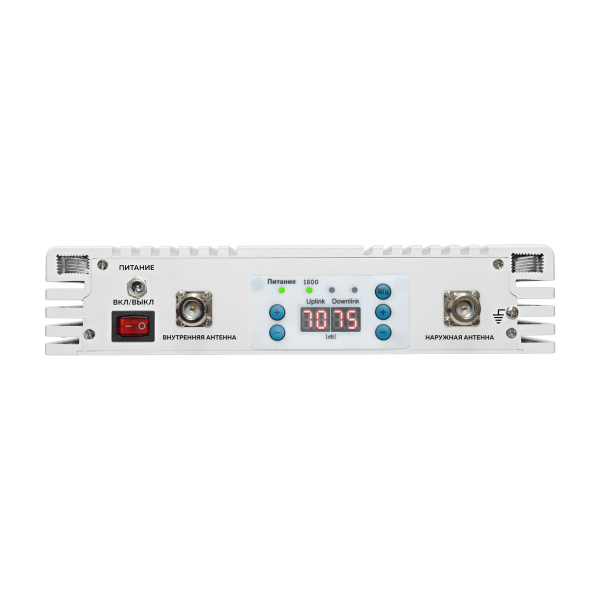

Коэффициент усиления — характеристика, известная еще со школьных времен — отношение уровня выходного сигнала к входному. Параметр показывает, во сколько раз выходной сигнал больше входного — т.е. во сколько раз репитер усилил входной сигнал. Коэффициент усиления в системах радиосвязи измеряется в дБ. Чем больше коэффициент усиления — тем сильнее усиление. При выборе репитера важно обращать внимание на коэффициент усиления, не следует выбирать усилитель с высоким коэффициентом при близком расположении к базовой станции оператора. Выбор нужно делать, опираясь на замеренный сигнал. На многих репитерах присутствует возможность ручной настройки коэффициента усиления или функции SMART, это необходимо для обеспечения стабильной выходной мощности, не превышающей предельных значений.

Максимальная выходная мощность репитера — характеристика максимальной допустимой мощности на выходе репитера. Один из важнейших параметров, так как от него зависит корректная работа системы усиления связи. При превышении максимально допустимой мощности (например, если выбор оборудования был выполнен неверно и коэффициент усиления превышает необходимый уровень) оборудование может выйти из строя. Для предотвращения таких ситуаций существует несколько вариантов: использование ручной настройки коэффициента усиления при превышении допустимого уровня выходной мощности, использование SMART-функции репитера — автоматической регулировки коэффициента усиления (она работает аналогично ручной регулировке, но в автоматическом режиме) и автоматическая регулировка усиления. Последняя функция присутствует у большинства репитеров и позволяет уменьшить поступающую на репитер мощность с помощью аппаратно-реализованной системы обратной связи.

Значение максимальной выходной мощности влияет на площадь покрытия сигналом, так как относительно нее подбирается максимальное количество комнатных антенн. Чем выше мощность — тем на большее количество антенн репитер сможет передать усиленный сигнал.
